测量数据
测量电压：100V-290V
测量电流：0-6000A
灵敏度：50mA （二次）
测量功率因数：滞后0.200～超前0.200
工作电源：220V±20%
测量功率：47～53Hz
显示有功功率：0～6553Kw
显示无功功率：0～6553Kvar
显示电压总谐波畸变率：0.0～100.0%
显示电流总谐波畸变率：0.0～100.0%
显示版本：2.2或4.2（本机升级版本序号）
输入/输出信号
取样电压：L1.L2.L3相电压
取样电流：母线L1.L2.L3相电流互感器二次侧0～5A
控制输出：继电器干结点5A/250V阻性（静态）
12V 30mA/支路（动态）
取样电压与取样电流应同相。
显示性能
LCD液晶显示器数据显示刷新周期≤1s
通讯接口数据
通讯接口：RS-485 协议：ModBus,通讯协议
通讯速率：4800～38400bps（无校验位）
测量精度
电压：±0.5% 有功功率：±1.0%
电流：±0.5% 无功功率：±1.0%
功率因数：±1.0% 频率：±0.1Hz
以上数据是根据控制器预热10分钟后，以及1年内校准所得。
设置数据
电流变比：01～1200（比率值）
延时时间：5s～100s（静态）
0.1s～30s（动态）
目标COSΦ:滞后0.90～超前1.00?? 步长0.01
过压设定：230V～290V ,步长2V
欠压设定：180V～200V ,步长2V
投切门限：0.5～1.2(设定值为投切入门限值) 步长0.1
切除门限=1.2-当前设定值
谐波保护：Hv:1.0%～50.0% (0.0%为关闭此保护项)
Hi:2.0%～100.0% (0.0%为关闭此保护项)
分相补偿电容器组数设置：0～4（表示每一相的组数）
三相补偿电容器组数设置：0～12
电容器组数分配：分相组数×3+三相组数≤12
电容预置：0～999Kvar/组
ID号设置
本机具有通讯接口，支持ModBus协议，本项包括ID号和485通讯接口的通讯速率设置，ID号为描述本机在系统网络中的地址号001～255，通讯速率为4800～3840bps。
可靠性
平均无故障时间（MTBF）＞25000小时

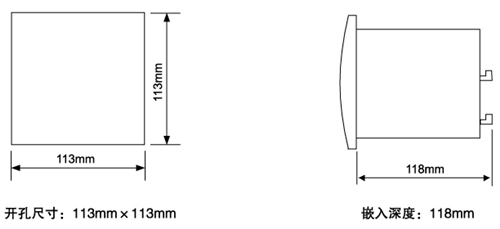

安装
将控制器左右两侧固定附件自攻螺丝拧出，推出安装固定夹，将控制器安装在屏上，再将安装固定夹从控制器两侧导轨推出，拧紧自攻螺丝，即可把控制器固定在屏上。
|
