PL3000系列智能配电仪表

产品概述

PL3000系列智能配电仪表，用于配电系统的连续监视。仪表可真有效值测量电压、电流、有
功功率、无功功率、视在功率、功率因数、频率、有功电度等。有一路模拟量输出用于DCS系统或工业监控设备，四路开关量输入用于监视开关的状态，两路继电器输出用于控制开关的动作，所有数据都可以通过RS485通讯口用ModBus通讯协议读出。

产品特点

1、直接测量多种电力参数
2、模拟量变送输出
3、多参数越限报警
4、可直接从电流、电压互感器接入，可任意设定PT/CT变化
5、LCD显示、显示形象直观
6、可通讯接入SCADA、PLC系统中
7、可与业界组态软件通讯
8、外形尺寸96×48×71，可用于抽屉柜
9、方便安装、接线简单、工程量小

适用领域

智能配电系统     变配电自动化
工业自动化       智能建筑
能源管理系统     智能型开关盘柜

主要技术指标

输入：

交流电压
电压互感器原边/次边：直连或100~500
负荷：< 0.2VA
输入范围：20~400V
满量程：120%
精度：0.5%

交流电流
电流互感器:二次侧5A(1A可选)
负荷：< 0.2VA
过负荷：2倍额定值连续20倍额定值1秒
满量程：120%
精度：0.5%

输入频率范围
45~65HZ

开关状态输入
光隔离电压：2500Vac
输入形式：湿接点
输入电阻：2K
输入电压：5~30Vdc
最大输入电流：20mA

输出：

输出继电器
类型：机械触点
最大开关电压：250Vac或100Vdc
最大开关电流：3A

脉冲输出
可选参数：KWH（输入）    KWH（输出）    KWH（净）     KWH（总）
          KVARH（输入） KVARH（输出） KVARH（净）   KVARH（总）
脉冲率：1至6000，最小增加值为1（0.1KW或0.1KVARH)
脉冲宽度：20ms至1000ms，最小增加值为20ms
最小脉冲间隔：20ms

DO输出参数
输出形式：光耦隔离集电极开路
光隔离电压：2500Vac
最大正向电压：100dc
最大正向电流：50mA

通讯
异步半双工，N，8，1
RS485接口，ModBus通讯协议
可选ProfiBus,Enternet

适用环境
工作温度：-20℃~+70℃
储存温度：-40℃~+85℃
相对温度：5%~95%不结露

外形尺寸
96*96*71mm    0.5kg

电源
85~264Vac   50/60Hz   100~280Vdc
功耗:<2W

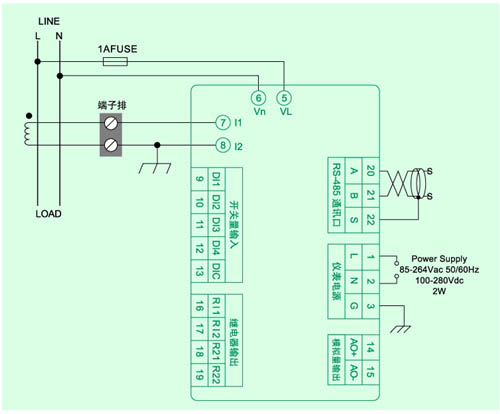

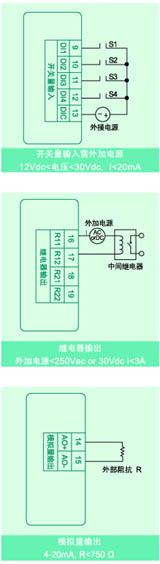

典型接线图
