航灵电力监控组态软件是航灵推出的针对电力监控的产品,
该产品是航灵用于WINDOWS2000/XP等WINDOWS操作系统,软件采用面向对象编程技术,该系统结合了工厂自动化和电力自动化诸多的特点
是一个组态灵活、开放性的软件系统。航灵能很好地与各种智
能化变配电系统的构建提供了一个综合的平台。
航灵电力监控系统可以广泛应用于工企业各电压等级的变配电室和市政建设、智能大厦、水利、环保、港口等领域的变配电系统，是工企业进行仪电一体化的综合管理平台。航灵电力监控系统是电力专业应用与工业自动化监控组态软件的完美结合，可以作为SCADA系统的平台软件来实现四遥及综合管理监控的功能。 |
 |
|
 |
* 显示变电站各中压和低压系统图及其状态

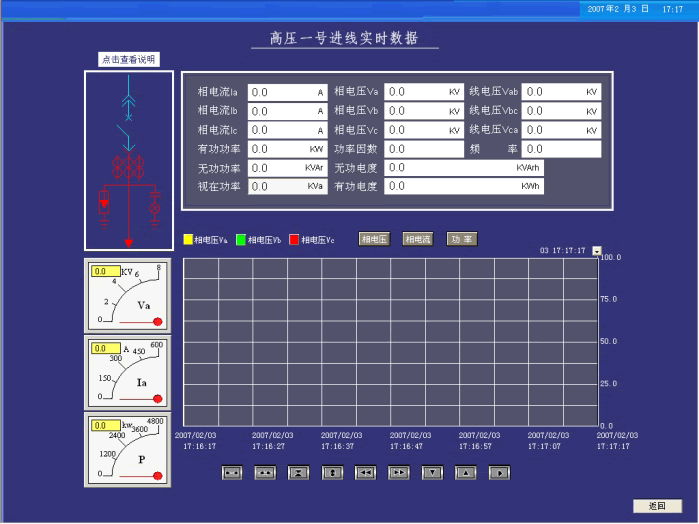

* 显示中亚/低压的I、U、P、Q、W、PF、WP、F、S等参考量并给出其原始、平均及峰值曲线和变化趋势图，显示中压/低压开关设备工作
状态、卡车位置，接地开关位置等及其保护参数
* 根据用户需要实现遥控相关开关设备及负荷的投入与退出
* 配合负荷与环境的变化遥调设置相应回路得保护参数和工作模式 |
 |
* 提供系统内中/低压各回路的控制原理及主要器件表
* 生成和打印中/低压系统各种统计报表
* 记录和打印中/低压系统故障状态，事故报表
* 提供系统中各回路的技术参数，并通过分析和提示达到设备由传统的定期检修到动态维护更为科学、经济、合理、有很好的预见性
例如：
显示、分析和提示电动机的绝缘程度、接地状态及热保护参数
记录、分析和提示交流接触器的更换预期
显示电力变压器的温度参数和工作状态
注：实际工程根据具体情况和要求，功能上有所不同，以上提供参考。 |
变电站典型配置图
系统组成部分 |
设备层 |
网络通讯层设备 |
监控微机及操作系统 |
监控软件 |
智能配电仪表
PowerLooker系列
PowerLooker系列
可编程保护管理装置PowerLooker系列
其它智能装置接入
直流屏/模拟屏
变压器温控屏
无功补偿控制器
发电机监控装置
PLC等
|
通讯网络和装置
屏蔽双绞线、光纤、集线器、交换机、Modem、RS485/232通信转换器、光电转换器
通信服务器
ViewSafe |
INTEKPIV2.4/256M RAM以上配置的计算机
Windows 2000/2003/XP
打印机，UPS |
航灵智能化电力监控系统软件是航灵公司的产品，至今已拥有数百套的现场运行经验，并具备一下特点：
开放性：遵守公认的开放标准，可与其他系统实现无缝集成（如BAS系统、MIS系统、ERP系统）。
安全性：能满足长时间稳定运行的要求，保证证据的完整性和一致性，防止来自系统自身的以外或人为的误操作。
功能完备性：除基本的监控功能外，还包括分时计费、电能质量分析、事故追忆及故障分析等功能。
实时性：满足对实时性的要求，系统响应时间足够短，严密件事各种运行情况。
用户友好性：用户界面简洁、直观、方便用户操作。
|
|
| |

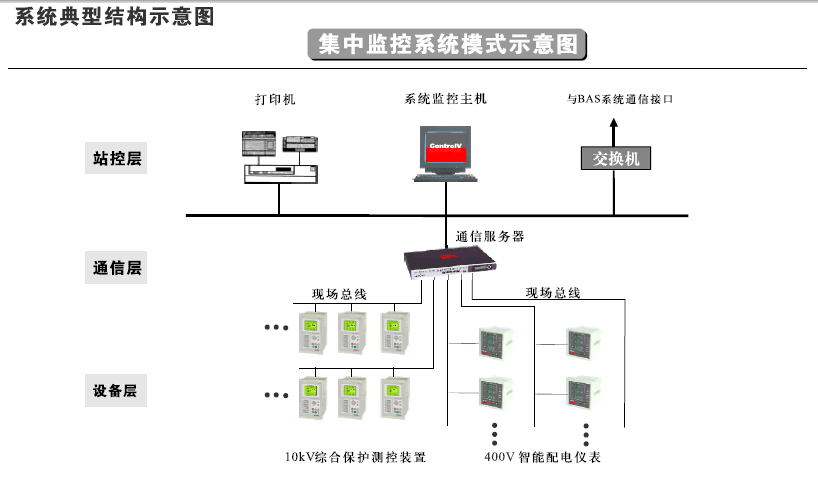

系统典型结构示意图

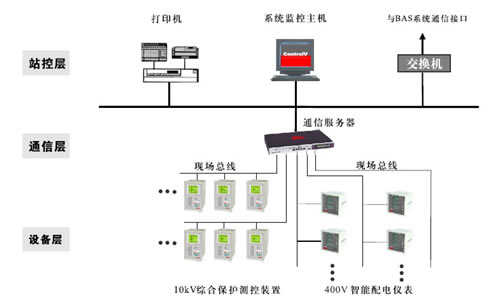

集中监控系统模式示意图
|
 |
集中监控系统模式适用于供电范围集中，监控对象数量不大的电力监控系统。系统采用分层分布式机构，分为间隔层设备，通信层设备，站控层设备。间隔层设备一般采用微机综合保护装置、智能配电仪表其他IED（智能电子设备）装置，所有间隔层设备均带有RS-485通信接口，以Modbus通信协议通过屏蔽双绞线接入通信服务器。通信服务器和后台监控主机通过站级以太网连接，系统监控主机可显示HMI界面，在HMI上显示整个系统的监控画面和实时运行状态，以及对系统进行常规的控制，也可对系统进行维护、修改和配置。 |
| |
航灵系统结构图

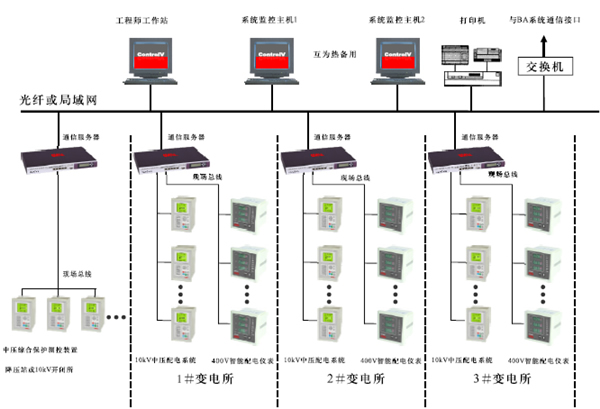

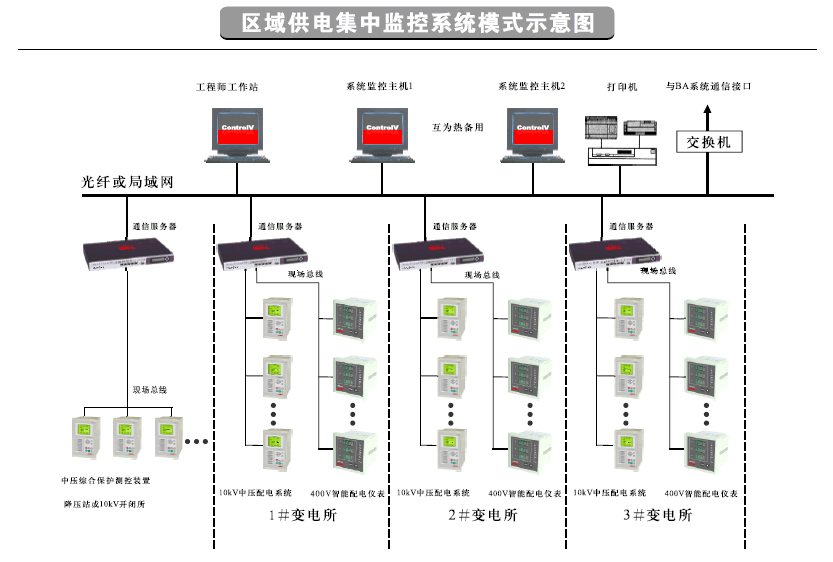

区域供电集中监控系统模式示意图 |
 |
区域供电集中监控系统适用于供电区域广、设备分布分散的电力监控系统。采用分布通讯、主控室统一管理的模式。系统采用分层分布式机构，分为间隔层设备，通讯层设备，站控层设备。间隔层设备一般采用微机综合保护装置、智能配电仪表以及其他IED（智能电子设备）装置，所有间隔层设备均带有RS-485通信接口，以Modbus通信协议通过屏蔽双绞线接入通信服务器。通过由网络、光纤附件等组成的站级以太网将各个变电所的通信服务器成为一个系统，实现整个区域的电力监控。
主控室后台监控系统采用双机冗余结构，主备机的数据始终保持一致，互为热备用，系统的可靠性、完整性得到了极大的满足。系统采用标准化、网络化、功能分布的体系结构，具备高度的可靠性和维护方便性，具备软、硬件的扩充能力，支持系统结构的扩展和功能的升级。可以根据系统的规模和特殊需求，充分优化网络各节点资源和均衡网络负担，并便于系统的分阶段实施。 |
|

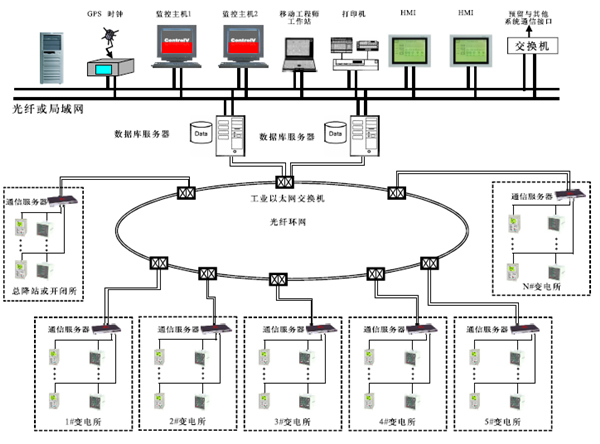

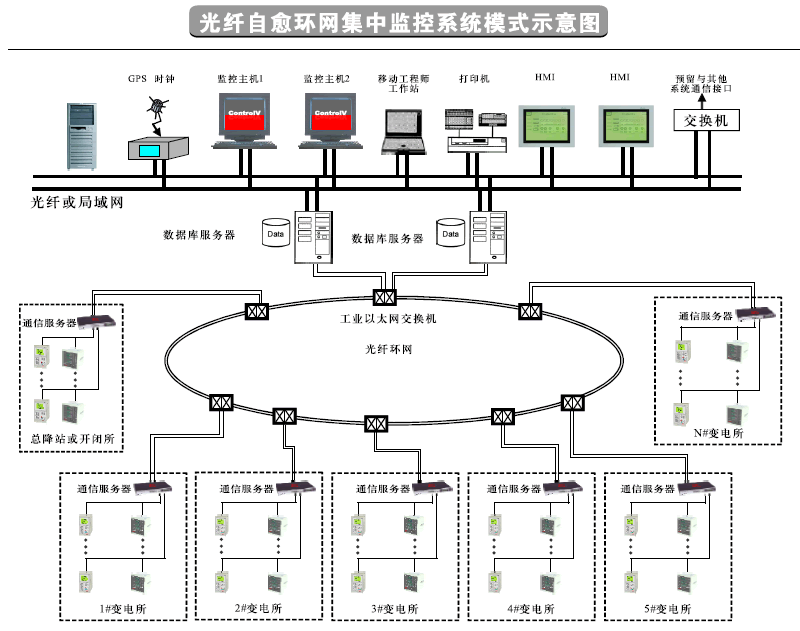

| 光纤自愈环网集中监控系统模式示意图 |
 |
针对大型区域供电系统，变电所分布分散的智能化电力监控系统可采用基于光纤自愈环网的以太网结构，该种结构具有容错、高速、远距离传输和网络布线简介等优点，光纤自愈环网避免了系统网络接入设备的多级级联，进一步提高了网络的可靠性；整个系统采用的星型和光纤自愈网络混合网络，既避免了纯唤醒网络在节点过多时的缺点，有保存了星型以太网接口标准扩展的优点。
主控室后台监控系统采用双主机双网络冗余结构，主备机的数据始终保持一致，互为热备用，各区域子站可根据需要选配子站监控HMI，这样使得各子站监控系统可以作为独立子系统运行，又可以组合为一个有机整体，系统的可靠性、完整性得到了极大的满足。
系统采用标准化、网络化、功能分布的体系结构，具有高度的可靠性和维护方便性，具备软、硬件的扩充能力，支持系统结构的扩展和功能的升级。可以根据系统的规模和特殊需求，充分优化网络各节点资源和均衡网络负担，并用于系统的分阶段实施。 |
| |
航灵系统性能指标 |
数
据
类
型
和
容
量 |
数据采集和处理的类型包括数字量输入、模拟量输入、脉冲量输入、数字量输出、模拟量输出，容量如下：
数字量输入（DI）：64*512
模拟量输入（AI）：64*256
脉冲量输入（PI）：64*256
数字量输出（DO）：64*256
模拟量输出（AO）：64*256
对这些现场数据的采集就目前计算机的配置条件上而言，仅受规约限制，而没有计算机方面的限制。控制命令包括对开关量的
遥控和设定值遥调，在没有特别限制的情况下，容量仅受规约限制。其他控制和调节命令包括广播时钟，电能冻结等。接入系
统的厂站均可接受这些命令，没有限制。 |
系
统
容
量 |
服务器：单、双机系统
工作站数量：最多16台
RTU/保护装置规模：最大65535台
实时数据库：>10000幅
计算速度指标（以省级电网3000拓扑节点为例）：从计算机启动到用户画面显示1秒
CPU平均负载（3000节点，SCADA同机运行）：<20%
接口容量配置：标准为1：64，最大为1：128
这里包括双通道、转发和上屏。 |
性
能 |
模拟量更新时间：≤2s
开关量更新时间：≤1s
画面调用响应时间：≤2s
画面实时数据更新周期：≤1s
SOE分辨率：2ms
遥控遥调命令传送时间：＜2秒
全系统实时数据扫描周期（128个＜RTU）：2秒或用户指定事件顺序记录站间分辨率：＜10毫秒
事故追忆（PDR）：事故前40帧后60帧或用户指定电流、电压测量误差：＜0.5%
有功功率、无功功率、直流测量误差：＜1%
频率测量精度：50Hz±0.01Hz
运动传送速率：300、600、1200、4800、9600bps
监控画面尺寸：矢量任意大小
保存历史电网数据方式：典型、近期、整点、极限负荷
应用数据库管理专用画面：＞100幅（含各种量测量检查，异常数据分析画面、用户潮流图和单线图）
电网计算误差分析：成套的状态估计，潮流计算可用率
重要遥测量（A帧）更新周期：≤1S
一般遥测量（B帧）更新周期：≤2 S
次要遥测量（C帧）更新周期：≤10 S
事故遥信变位传递时间：≤1S
遥控遥调命令传递时间：≤1S
全系统实时数据扫描周期（以64个通道计）：≤2S
注：以上参数受RTU传递方式影响。
一般画面调用响应时间：≤1S
复杂画面调用响应时间：≤4S
画面实时数据刷新周期：≤3S
事故时推出画面时间，从收到RTU信息起至画面推出：≤2S |
计
算
及
采
样
点
容
量 |
计算点数量：64*256
曲线采样点数量：200
报表采样点数量：64*256
事故追忆点数量：64*256
对于系统而言，在当前的计算机配置条件下，以满足现场要求为度，对计算点没有限制，采样点，无聊时报表，曲线或事故追
忆的采样数量均取决于计算机系统的内存和外存容量。历史数据保存仅受外存容量限制，一般可保存3-5年。 |
运
行
指
标 |
要信处理正确率:≥99.99%
遥控（调）正确率：≥99.999%
模拟屏数据刷新周期：≤10S
CPU负荷率在正常运行时：≤35%
系统平均无故障时间：MTBF30000小时
系统运行可靠性：单机≥99.0%，双机≥99.99%
双机故障切换时间：<2s |
运
行
环
境 |
电源：交流单相220±10%V；50±0.3Hz
温度：0-50°C
相对湿度：≤85%
